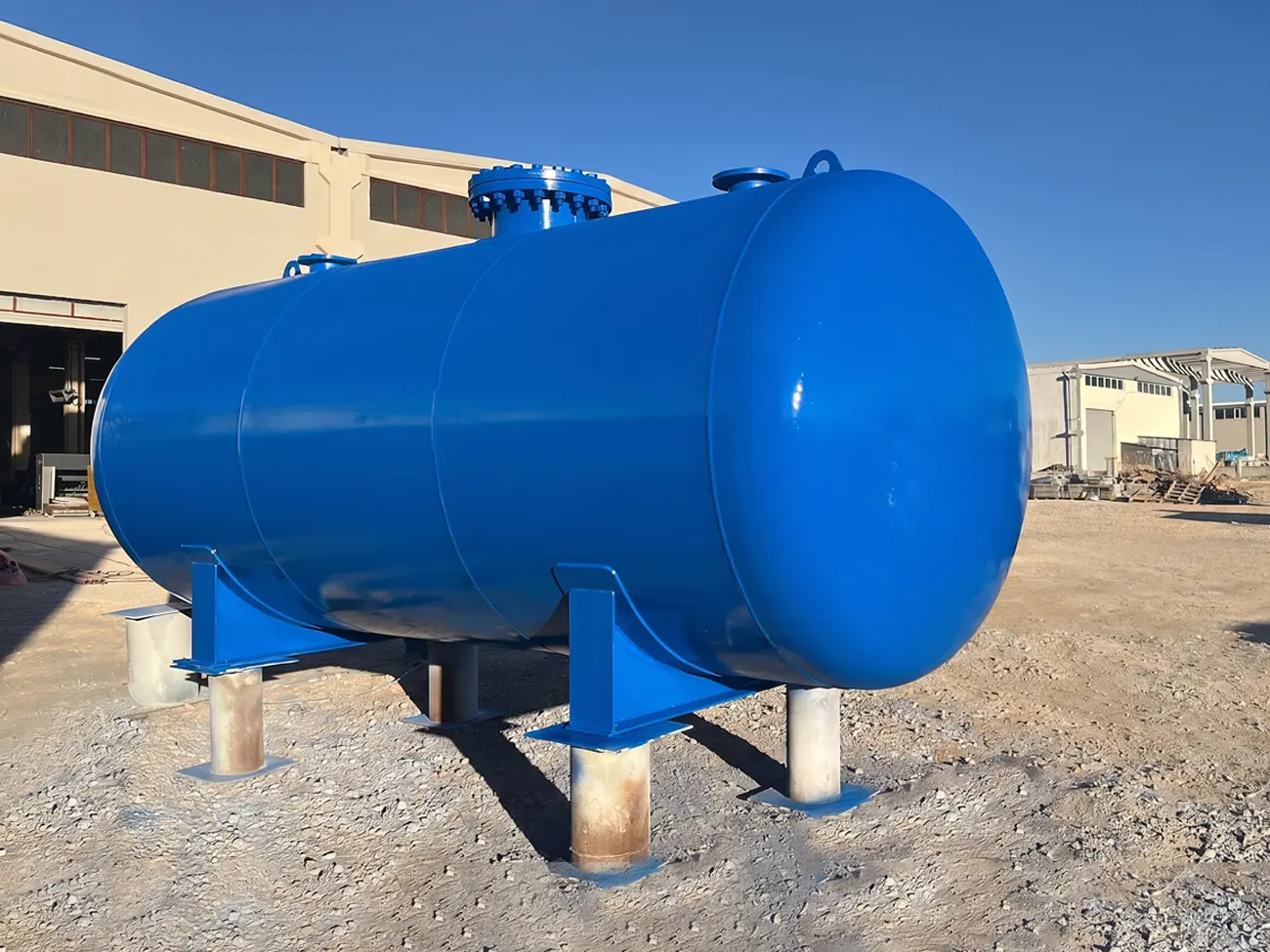

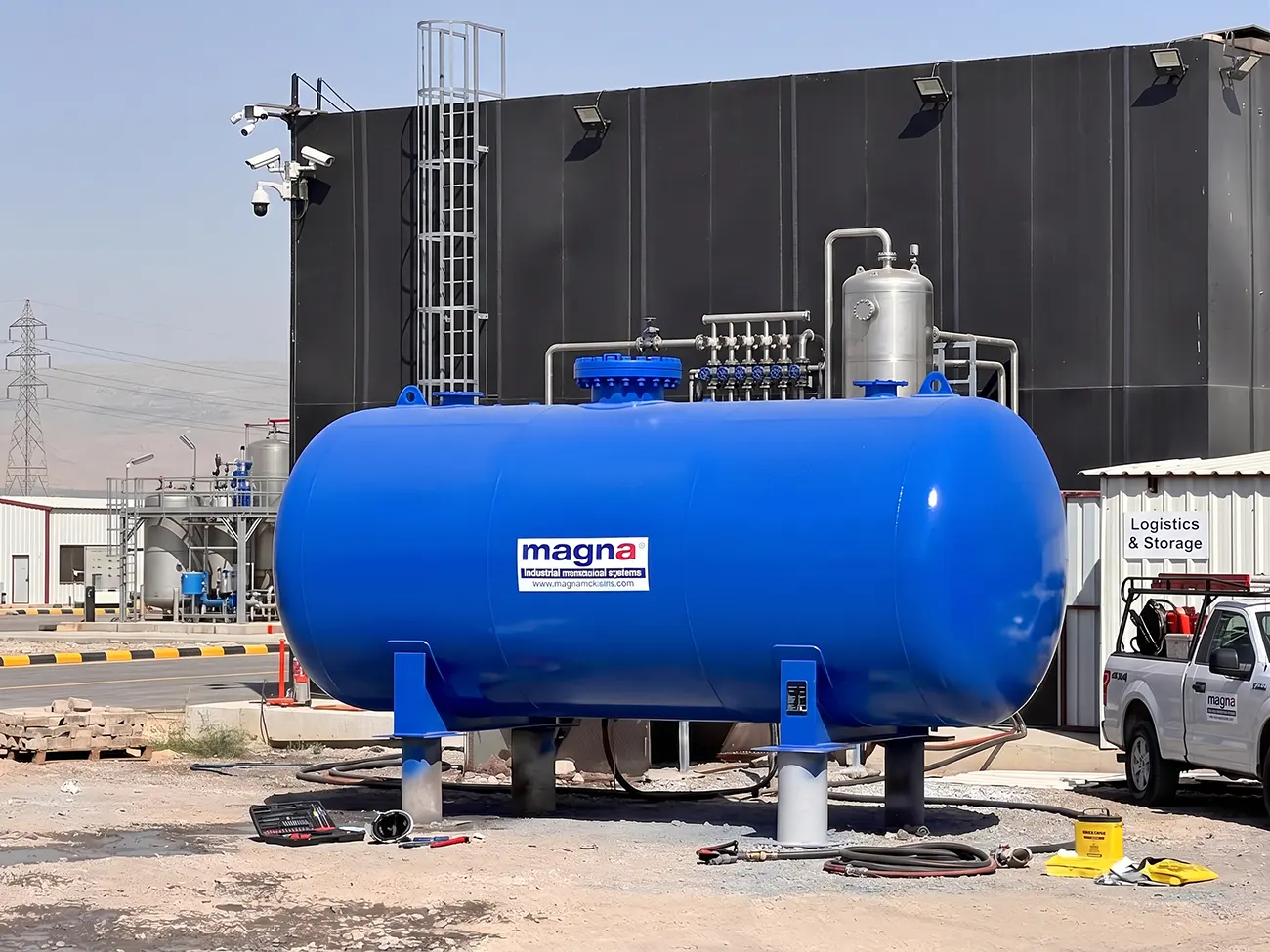

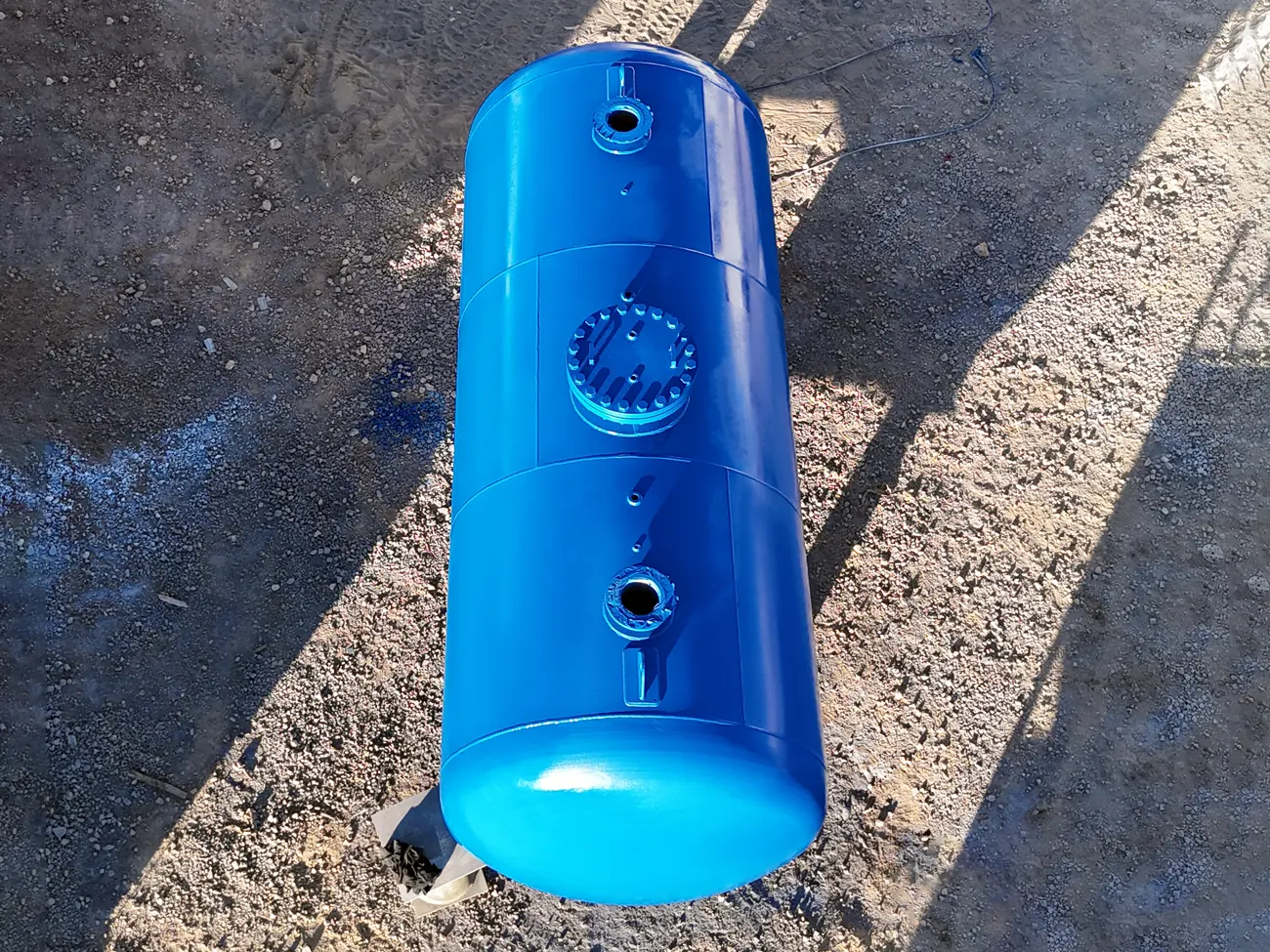

Yatay Hava Tankı

DİZAYN KODLARI AD 2000
EN 13445
ASME SEC. VIII DIV.1
DİZAYN BASINCI 10 / 16 / 40 Bar
TEST BASINCI 15 / 24 / 60 Bar
Product Code
Ürün Kodu
كود المنتج
Volume(Liters)
Hacim (Litre)
السعة (لتر)
A
(mm)
B
(mm)
C
(mm)
D
(mm)
E max
(mm)
AHT 100 100 323 1500 750 1750 480
AHT 200 200 400 1500 750 1750 550
AHT 300 300 550 1200 600 1560 700
AHT 500 500 600 1500 750 1890 750
AHT 750 750 750 1500 750 1930 900
AHT 1000 1000 850 1500 750 2000 1000
AHT 1500 1500 1000 1500 750 2060 1200
AHT 2000 2000 1150 1500 750 2140 1350
AHT 3000 3000 1400 1500 750 2280 1600
AHT 4000 4000 1600 1500 750 2400 1800
AHT 5000 5000 1600 2000 1000 2900 1800
AHT 6000 6000 1600 2500 1250 3400 1800
AHT 8000 8000 1600 3500 1750 4400 1800
AHT 10000 10000 1600 4500 2250 5400 1800
AHT 10000 10000 1900 3000 1500 4040 2100
AHT 15000 15000 2250 3000 1500 4200 2500
AHT 20000 20000 2250 4500 2250 5700 2500

Standart ürünlerimiz dışındaki farklı ölçü talepleriniz için lütfen bizimle iletişime geçin.
